自1975年在全球推出以來，CODE V一直都是開發先進光學系統的得力助手，甚至還對商業和文化產生了深遠的影響。該軟件用于開發了多種革命性的應用，例如光盤播放器。CODE V所提供的算法是設計顯微光刻鏡頭的關鍵主導技術，該鏡頭使得能夠在計算機芯片上實現超精細電子線路成像，而這是不斷提升計算機運行速度的必要條件。

CODE V軟件對投影顯示、醫療儀器、先進軍事技術和空間探索等廣泛領域內的眾多重大技術進步做了杰出貢獻。

CODE V因其出色表現和優異性能而享有盛譽，因此，如果光學性能攸關產品或項目成敗，那么CODE V將是不二選擇。

在哈勃太空望遠鏡的首次維修任務中，工程師使用CODE V完成了所有主要零位鏡頭的設計和實施工作，顯著提升了圖像質量，助力維修工作大獲成功。

技術支持

選擇CODE V，開發者不僅可以獲得先進的光學設計和分析軟件，還可以通過我們的技術支持團隊獲享我們超過50人年的光學工程經驗。開發者可以選擇通過電子郵件或電話聯系我們，我們的光學工程專業人員會隨時隨地為開發者提供協助。

軟件更新

大約每年發布一次重大軟件更新，推出較為關鍵的新功能。同時，我們還會提供常規軟件更新，并基于客戶需求開發增強功能。開發者只需持有標準許可證，即可免費獲得所有軟件更新、技術支持，以及SolvNetPlus網站的豐富內容。

培訓、文檔和在線資源

我們提供多種學習CODE V的途徑，在全球各地開設培訓課程；如果需要，我們還可以為開發者安排量身定制的現場培訓。為了幫助開發者順利使用CODE V，我們還提供基于示例的完整文檔并精心設計了客戶網站，該網站上包含各種視頻教程、常見問題、示例模型、宏、技巧和培訓資料等。

預先測試和預先核準

光學工程服務和軟件開發工作之間的協同效應是我們最重要的優勢之一。我們的工程師為CODE V的開發提供了創意、指導、測試和反饋。例如，以我們工程師開發的專業算法為基礎的Glass Expert和Asphere Expert等專家工具，可以幫助實現設計過程自動化，為開發者節省時間和精力。更重要的是，在使用最新版本的CODE V解決工程問題之前，開發者可以確信，該軟件已經由我們掌握前沿光學技術的專業團隊進行了嚴格測試。

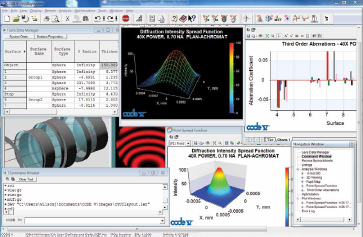

 CODE V采用標準的Windows®用戶界面，其中包含許多導航和實用功能。

?????? 光束合成傳播使用基于子波束的波束波動播算法，其光束傳播分析結果比現有其他商業工具要更精確、更高效。

?

?

分析

CODE V的分析算法因其準確性和速度而備受認可，其測量結果能夠與實際硬件相媲美。數以萬計制造完成的客戶設計、超過150人年的內部工程經驗以及每天數千個開發測試用例，保障了CODE V性能預測的質量，即使在復雜的光學系統中也能穩定發揮。
CODE V具有一套豐富的分析功能，包括：

??????? 眾多的診斷評估選項（如橫向光線像差或OPD曲線）
??????? 眾多幾何和基于衍射的圖像評估選項（如點列圖和MTF）
??????? 非序列光線追跡
??????? 偏振光線追跡，包括雙折射材料建模
??????? 通用衍射光束傳播
??????? 部分相干的一維和二維圖像分析
??????? 光纖耦合效率
??????? 照度分析
??????? 熱紅外冷反射分析
??????? 二維圖像模擬

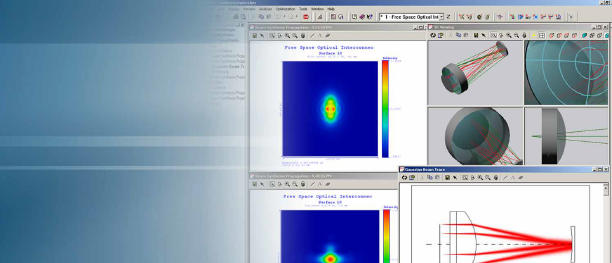

CODE V的光束傳播分析可準確預測光學系統中任意位置的衍射光束強度、振幅和相位特性。光束合成傳播（BSP）最初為應對NASA類地行星搜尋任務中的嚴苛準確性挑戰而開發，在準確性、效率和易用性方面樹立了行業標準。它采用基于子波束的特有增強算法，旨在對通過光學系統傳播的衍射波前進行超精確、超高效的建模。BSP的突破性預分析功能會自動根據鏡頭系統推薦分析設置，并在盡可能短的時間內給出準確答案。

???????

公差和制造支持

CODE V用于設計硬件所需的光學器件，并擁有許多先進的功能，可幫助開發者縮短產品上市時間，并在設計投入制造前解決生產問題。開發者可以安心交付性能出眾的竣工光學設計，并且可以確保產品的經常性和非經常性成本均降至最低。具體功能包括：

??????? 結果準確且速度超快的公差分析功能，使用CODE V的專有波前微分算法實現
??????? 在優化中訪問波前微分算法，用于直接優化竣工均方根波前誤差
??????? 奇異值分解算法，用于確定更高效的補償設定

??????? 交互式公差電子表格，用于修改公差值并立即查看其對系統性能和補償器運動的影響
??????? 傳統有限差分和蒙特卡洛公差分析支持
??????? 干涉圖接口，用于將測量的干涉圖應用到系統模型
??????? 基于實際干涉圖分析的自動系統校準優化
??????? CAD導出，支持IGES、SAT和STEP文件格式
??????? 機械變焦鏡頭CAM計算
??????? 鏡頭元件重量和成本分析（材料和制造成本）

?????? CODE V的敏感度和反轉敏感度（自動誤差預算）公差分析功能基于可測量的性能指標，如均方根波前、MTF、畸變、澤尼克波前系數等?？梢月暶鞫鄠€補償器，如果需要，也可以限制補償部分公差。同時還可以包括視軸補償。
?????? CODE V的干涉圖接口支持導入測量的表面變形或系統波前數據，并將其作為鏡頭模型的一部分。CODE V的校準優化功能使用測量的波前數據自動引導實際光學系統的校準過程。當開發者希望打造自己的光學設計時，無論目標市場是個人、企業還是政府， CODE V都能夠憑借所集成的設計、分析和制造支持功能，成為開發者進行光學設計的得力助手。

?

?

??????? CODE V采用先進算法，確保橫向光線像差曲線、光瞳圖、點列圖、 MTF曲線和點擴散函數圖獲得高度精確的結果。

恒星干涉儀顯示了使用到了非序列表面光線追跡和衍射分析功能由獨立孔徑產生的干涉條紋。

用戶界面元素

?

?

鏡頭輸入與編輯（LDM）

?

????? LDM鏡頭數據表
????? 表面屬性對話框
????? 系統數據對話框

????? 用戶檢查數據表格

????? 新建鏡頭向?qū)?/p>

????? 導航窗口

????? 數據表輸入或指令輸入

????? 自帶范例與專利鏡頭搜索

????? 現貨元件

????? 內置棱鏡模型

???? “黑盒”鏡頭模型

????? 拾取與求解

????? 標準菜單與工具欄

????? 自定義工具欄

???? （包括用戶宏程序）

????? 分頁輸出窗口

????? 撤銷與恢復功能
????? 強大的幫助功能
????? 命令行輸入窗口
????? 交互式自定義繪圖

?

??????

????? 變焦/多重結構系統

????? 偏心/傾斜系統

????? 元件陣列

????? 非序列表面建模

????? 真實無焦系統建模
????? 內置玻璃目錄

????? （包括UV/IR材料）
????? 梯度折射率材料

????? 圓柱面與超環面

–???? 二次曲面與超二次曲面

–???? 旋轉對稱/XY/變形非球面

–???? 衍射光學面

–???? Fresnel透鏡表面

–???? CAD表面

–???? Q2D自由曲面

–???? 切比雪夫自由曲面

–???? 用戶自定義面型

????? 多層鍍膜
????? 光瞳切趾
?????? 表面或光瞳的干涉測量數據： 網格，Zernike*，與用戶自定義

????? 線性偏光片與相位延遲片

????? 雙折射材料

????? 特殊表面類型

?

?

診斷分析功能

優化功能

????? 近軸光線追跡

????? 真實光線追跡

????? 像差曲線圖

????? 高斯光束追跡

????? 三階/五階/高階像差

????? 像散與場曲

????? 畸變

????? 光瞳圖

????? 視場圖

????? （包括Zernike多項式）

????? 光線痕跡圖

????? 貓眼效應圖

????? 雙眼FOV圖

????? 光線，波前，MTF，或用戶自定義的誤差函數
????? 局部優化或全局合成
????? 精確約束控制

????? 超過60個標準約束類型

????? 用戶自定義約束

????? 高效的玻璃優化，包含UV和IR波段

????? Zernike系數優化

????? 玻璃專家

????? 非球面專家

?

?

圖像評估功能（*包含偏振）

制造與公差功能

????? 點列圖

????? 幾何徑向能量

????? 象限分析

????? 探測器分析

????? 雙目分析

????? RMS波前誤差

????? MTF（vs.頻率，vs焦點）*

????? 點擴散函數（PSF）*

????? 線擴散函數（LSF）*

????? 波前分析

????? 圈入能量*

????? 探測器能量*

????? 一維及二維部分相干分析*

????? 光纖耦合效率

????? FFT光束傳播

????? 光束合成傳播

????? Bragg衍射效率

????? 二維圖像仿真

????? 制造參數
????? 鏡組顯示：
–????? 一般
（二維、三維隱藏線）
–???? 實心模型
–???? 鏡組與元件制圖

????? 公差分析：

–???? MTF/RMS

–???? 畸變

–???? 主要像差

–???? 用戶自定義公差

????? 價格分析

????? 重量與重心分析

????? 自動套樣板

????? 變焦凸輪設計

????? 自動裝調分析

????? IGES/STEP/SAT CAD格式輸出

?

?

其他功能

?

????? 強大的Macro-PLUS語言

–????? 提供許多宏

–????? 內建FFT與其他數學函數

????? 環境分析

（包括溫度與壓力）

????? 照明分析

????? 多層鍍膜設計/分析

????? NASTRAN接口宏

????? 光譜分析

????? 透射分析

????? 鬼影分析

????? Narcissus分析

????? 用戶自定義繪圖

????? 提供COM API接口，可與其它支持COM的軟件連接，如：MATLAB?或Microsoft Excel?

????? 關鍵光學算法支持多核計算

?

多重環境耦合

無熱化功能可視化

CODE V的多重環境耦合功能支持在寬泛的環境條件下對鏡頭系統進行建模和消熱差設計。該模型能夠考慮到鏡片的折射率和形位參數隨不同溫度、氣壓和裝配結構的變化。多重環境耦合模型還可以通過交互接口功能導出至LightTools中進行后續分析。

在考慮溫度變化對鏡片固定的影響時，消熱差是光學設計中的關鍵環節。CODE V的三維視圖查看中包含一個新的可視化工具用以協助該過程。該工具可以向工程師呈現鏡筒與鏡片之間的連接關系，而不必事先明確光機裝配結構的全部細節。

CODE V 超透鏡設計

圖像模擬加速

超構光學表面是具有突破性的光學技術，結構平坦而纖薄，可以增強傳統鏡頭的性能。在CODE V中，現在可以使用衍射光學屬性建模方法，對這類復雜表面進行高效設計。

二維圖像模擬（IMS）功能用于對CODE V鏡頭模型的成像效果進行模擬，其運行速度在該版本中得到顯著提升，尤其是支持多核計算的處理器上。

擴充范例模型庫

CODE V范例模型庫可以幫助您快速學習如何使用特定的軟件功能，例如使用Global Synthesis進行全局優化，還有使用光束合成傳播分析衍射效應，以及使用SpecBuilder建立鏡頭系統的規格等。在該版本中，新增加了11個涵蓋各類主題的范例模型。
